Mesin Rolling Thread CNC Otomatis memiliki karakteristik akurasi rolling dan digitalisasi yang lebih tinggi, dan otomatisasi yang lebih mudah.
Mesin Rolling Thread CNC Otomatis memiliki karakteristik akurasi rolling dan digitalisasi yang lebih tinggi, dan otomatisasi yang lebih mudah.

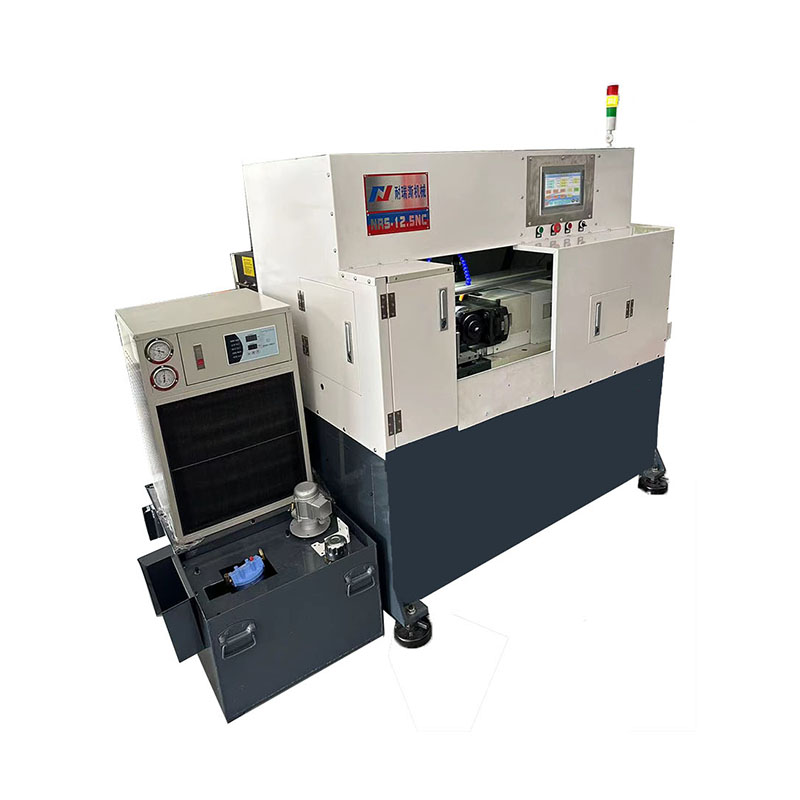

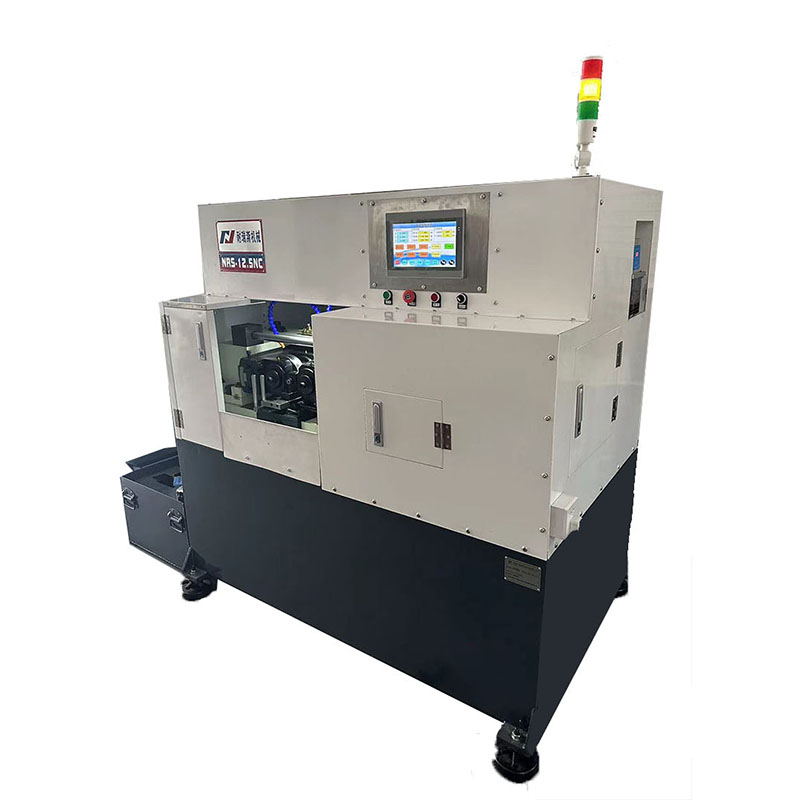

Dongguan Neres Hardware Machinery co., LTD. Adalah Produsen Rolling Thread di Cina, Mesin Rolling Thread CNC Otomatis adalah pabrik saya yang menggunakan teknologi kontrol digital canggih penelitian independen dan pengembangan mesin roll forming berkinerja tinggi. Hal ini terutama digunakan untuk pembentukan dingin dari spline involute modulus kecil dan benang eksternal presisi tinggi. Ini juga dapat digunakan untuk pembentukan cold rolling dari conodont presisi tinggi lainnya. Memiliki keuntungan sebagai berikut:
âPanel operasi layar sentuh, kontrol yang lebih presisi;
âAtas dasar tempat tidur kaku yang tinggi, desain komprehensif dari berbagai perlengkapan bergulir diperlukan;
âOperasi servo tiga sumbu, meningkatkan akurasi dan masa pakai cetakan;
âMesin Rolling Benang CNC Otomatis ini adalah operasi Sederhana, spindel kiri dan kanan dapat disesuaikan dengan input data antara jarak gigi rol dan posisi gigi, ukuran jarak tengah spindel kiri dan kanan dapat disesuaikan dengan input data;
âDapat bergulir tinggi, spindel kiri dan kanan melalui penggerak motor servo independen mereka sendiri, melalui kontrol sinkron dapat menghilangkan bias gigi untuk mencapai penggulungan presisi tinggi;
âNon-hidraulik umpan bola sekrup, mengurangi pengaruh perubahan suhu hidrolik pada akurasi pemesinan;
âDengan metode pemrosesan rolling radial, rolling aksial, rerolling, rolling bolak-balik, dapat menjadi benda kerja yang sama untuk rolling multi-stasiun secara bergantian;
âMesin Penggulung Benang CNC Otomatis ini Dilengkapi dengan bagian-bagian khusus, dapat mewujudkan poros spline, poros pusaran, benang biasa, butiran lurus, jaring, dan bagian lain untuk penggulungan presisi;
Kami memiliki dua jenis mesin rolling benang CNC: NRS-25NC dan NRS-15NC.
Spesifikasi teknis |
NRS-25NC |
|
Nama Produk |
Mesin Rolling Benang CNC Otomatis |
|
Jangkauan benang |
Terjun bergulir MAX. diameter |
80mm |
Melalui umpan bergulir MAX. diameter |
45mm |
|
Rentang panjang (in-feed) |
120mm |
|
Rentang panjang (thru-feed) |
3000mm |
|
Kecepatan poros |
CVT 1ï½60rpm/mnt |
|
Kecepatan umpan spindel kanan |
MAX.600mm/mnt |
|
Jarak antara spindel |
180mmï½280mm |
|
Perjalanan spindel |
100mm |
|
Sudut putaran spindel |
±7,5° |
|
Tinggi dari tingkat datum ke pusat spindel |
180mm |
|
Pelumasan sekrup bola |
Pelumasan paksa otomatis |
|
Pelumasan permukaan pemandu spindel kanan |
||
Gulungan benang mati |
MAKS. diameter |
220mm |
Diameter lubang |
75mm |
|
Rentang lebar |
150mm |
|
Cara kunci |
|
|
Daya motor untuk penggerak spindel |
servomotor2×5.5kw |
|
kekuatan Colant |
0,09kw |
|
Tekanan bergulir maks |
250KN |
|
Tinggi dari lantai ke pusat spindel |
950mm |
|
Operasi membutuhkan ruang |
2100mm * 1600mm * 2100mm |
|
Berat bersih |
3200kg |
|
Jumlah sumbu kontrol |
3 sumbu |
|
Motor servo seluler spindel kanan |
5.5kw |
|
Unit instruksi minimum |
Sumbu lurus |
0,001mm |
Sumbu rotasi |
0,001° |
