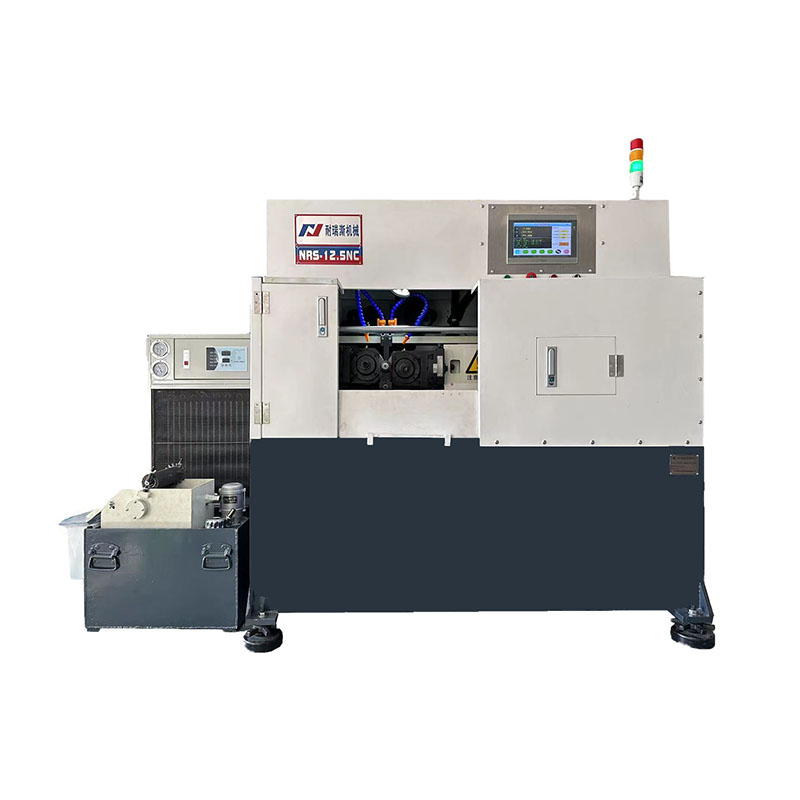

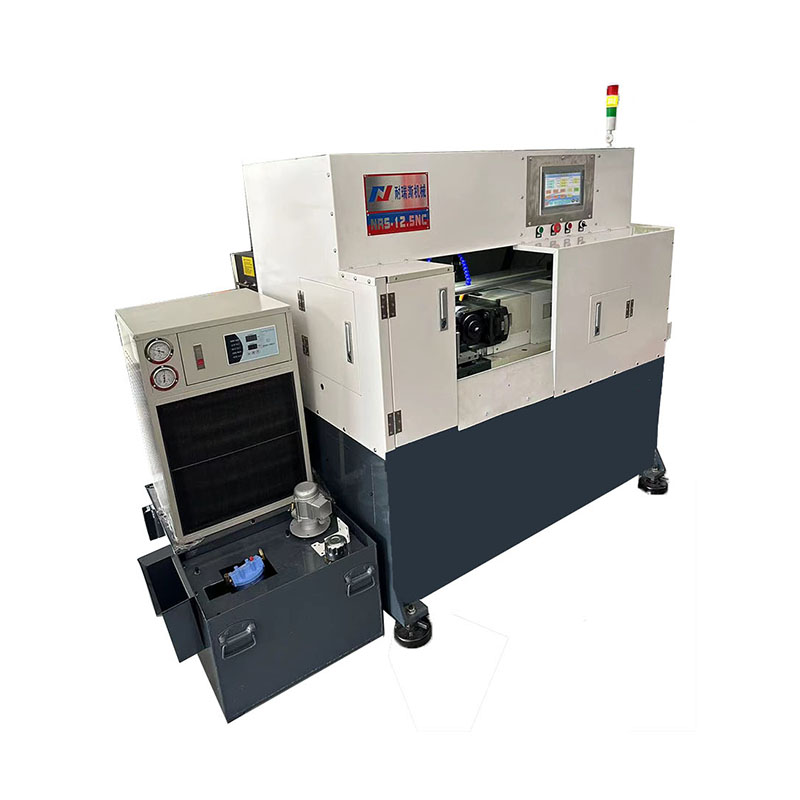

Mesin rolling Thread Presisi Berkecepatan Tinggi adalah model baru yang dikembangkan secara independen oleh perusahaan kami. Mesin rolling Thread Presisi Berkecepatan Tinggi memiliki cangkang padat, layar sentuh digital canggih dan program kontrol, presisi tinggi, operasi sederhana, banyak digunakan dalam rolling gigi, knurling dan jenis pemrosesan pembentukan benang lainnya.
Mesin rolling Thread Presisi Berkecepatan Tinggi adalah model baru yang dikembangkan secara independen oleh perusahaan kami. Mesin rolling Thread Presisi Berkecepatan Tinggi memiliki cangkang padat, layar sentuh digital canggih dan program kontrol, presisi tinggi, operasi sederhana, banyak digunakan dalam rolling gigi, knurling dan jenis pemrosesan pembentukan benang lainnya.
1. jenis penjepitan benda kerja & melalui jenis mesin bergulir
Indikator digital (opsional) dapat digunakan untuk menyempurnakan pengaturan Sudut spindel
2. Spindel kiri dan kanan digerakkan oleh motor independennya sendiri, dan penyimpangan antar gigi dihilangkan dengan kontrol sinkron untuk mencapai putaran sempurna
3. Penyesuaian pitch roller dikendalikan oleh nilai input layar NC
4.Kondisi pemrosesan dan koreksi dimensi disimpan dengan data, dan reproduksi data sangat sederhana selama pemrosesan berulang
5. Standar 3 sumbu, struktur CNC 2 sumbu opsional opsional, melalui perintah sederhana dapat dilakukan pemrosesan rolling yang rumit
6. Rel panduan linier kekakuan tinggi dan sekrup bola berdiameter besar digunakan untuk mewujudkan stabilitas meja spindel kanan
7. Memperbaiki model sebelumnya, dengan memodifikasi perintah data dapat dengan mudah menyelesaikan pencocokan pitch
8. Non-hidrolik jenis perlindungan lingkungan yang menguntungkan, akurasi pemesinan karena pengaruh perubahan suhu kecil, akurasi stabil
Spesifikasi teknis |
NRS-15NC |
|
Nama Produk |
Mesin Penggulung Benang Presisi Berkecepatan Tinggi |
|
Jangkauan benang |
Terjun bergulir MAX. diameter |
40mm |
Melalui umpan bergulir MAX. diameter |
25mm |
|
Rentang panjang (in-feed) |
80mm |
|
Rentang panjang (thru-feed) |
3000mm |
|
Kecepatan poros |
CVT 1ï½70rpm/mnt |
|
Kecepatan umpan spindel kanan |
MAX.1000mm/mnt |
|
Jarak antara spindel |
140mmï½220mm |
|
Perjalanan spindel |
80mm |
|
Sudut putaran spindel |
±6° |
|
Tinggi dari tingkat datum ke pusat spindel |
125mm |
|
Pelumasan sekrup bola |
Pelumasan paksa otomatis |
|
Pelumasan permukaan pemandu spindel kanan |
||
Gulungan benang mati |
MAKS. diameter |
175mm |
Diameter lubang |
54mm |
|
Rentang lebar |
80mm |
|
Cara kunci |
|
|
Daya motor untuk penggerak spindel |
servomotor2×3.1kw |
|
kekuatan Colant |
0,09kw |
|
Tekanan bergulir maks |
150KN |
|
Tinggi dari lantai ke pusat spindel |
950mm |
|
Operasi membutuhkan ruang |
1600mm * 1300mm * 1900mm |
|
Berat bersih |
1500kg |
|
Jumlah sumbu kontrol |
3 sumbu |
|
Motor servo seluler spindel kanan |
5.1kw |
|
Unit instruksi minimum |
Sumbu lurus |
0,001mm |
Sumbu rotasi |
0,001° |
