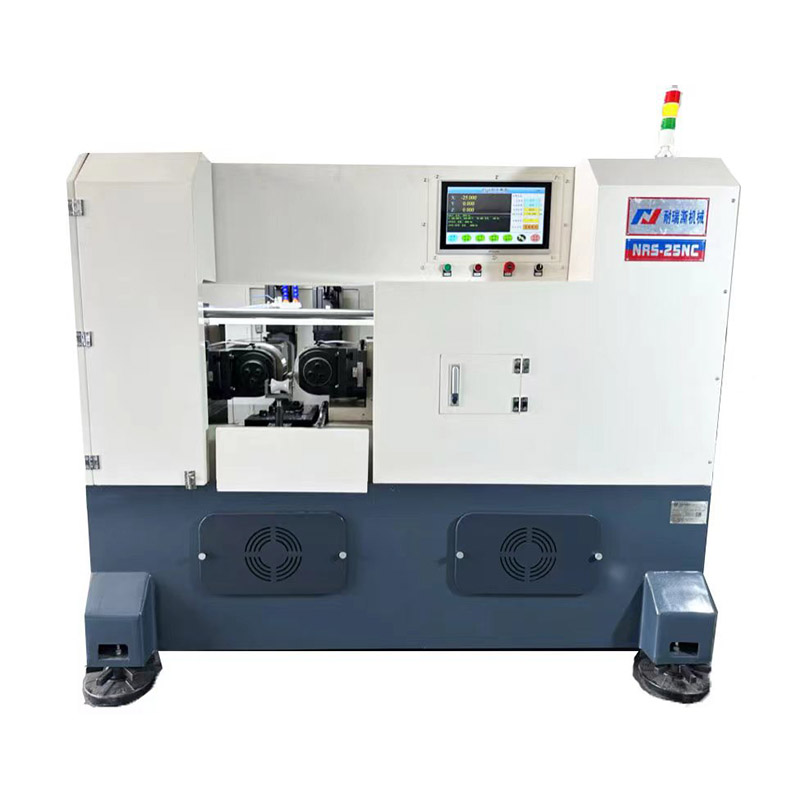

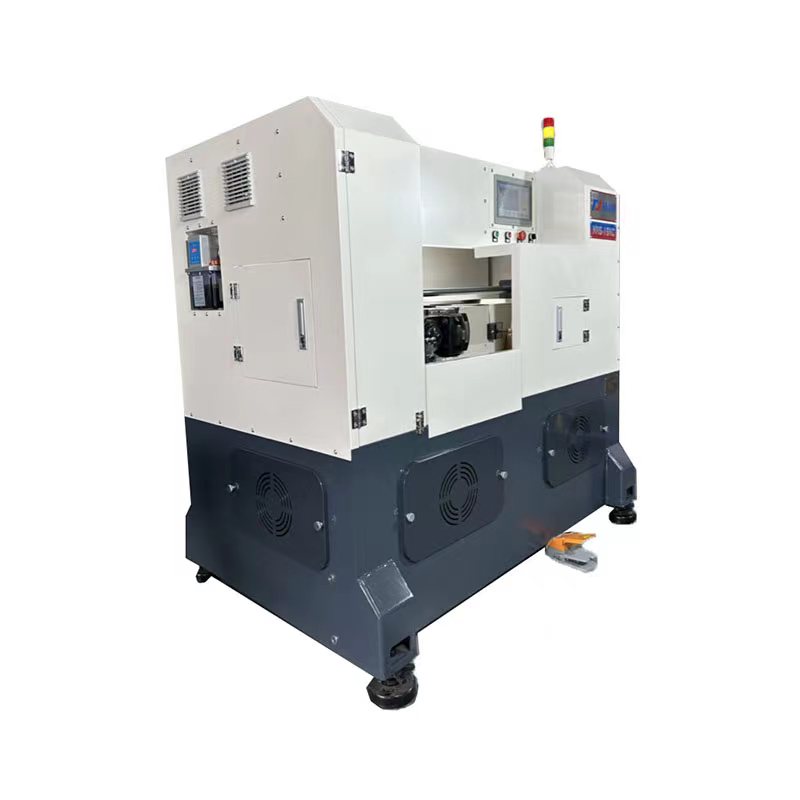

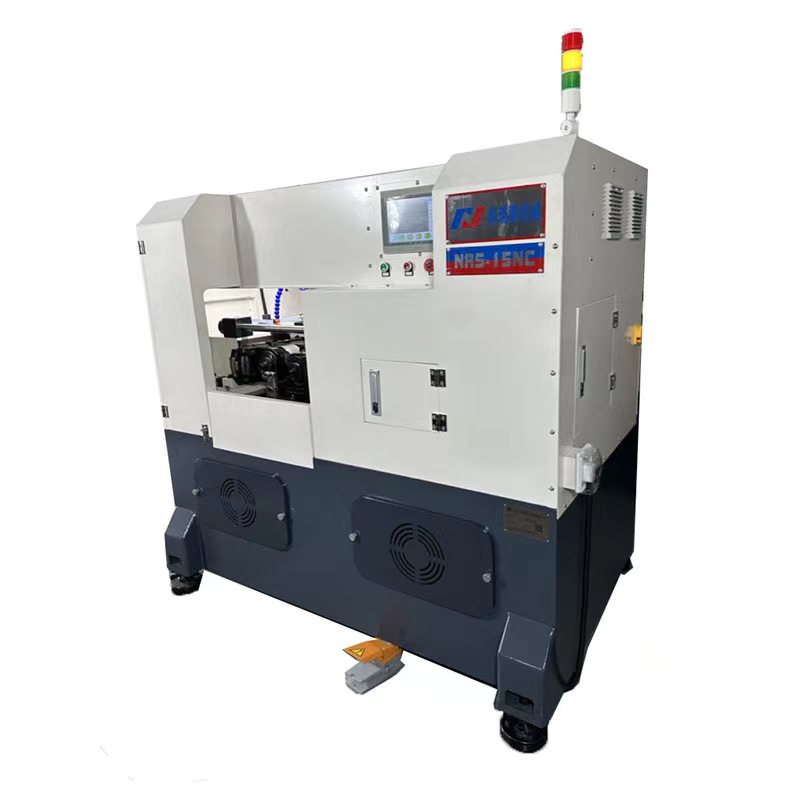

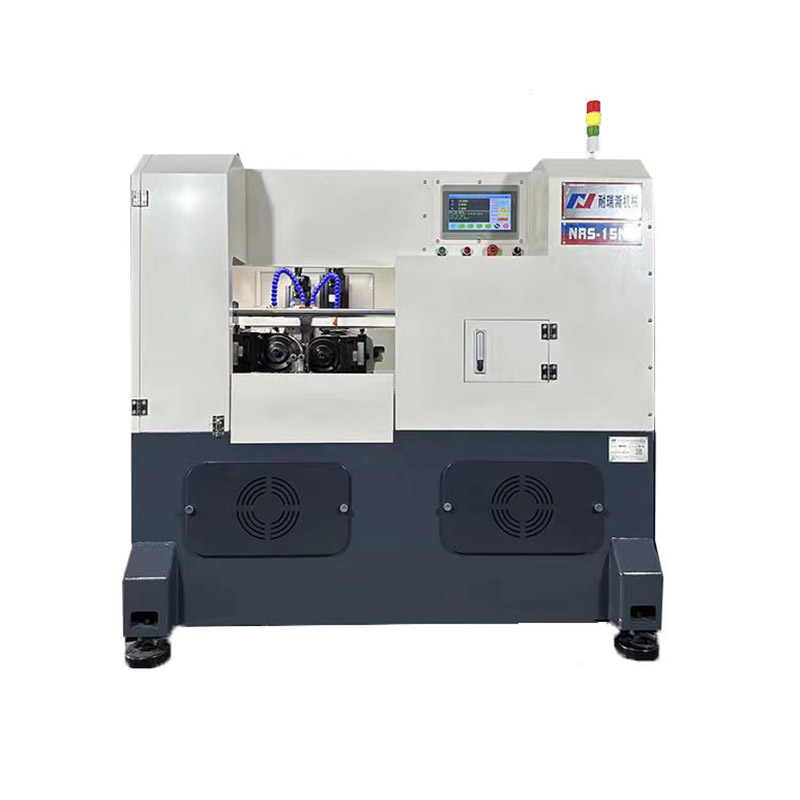

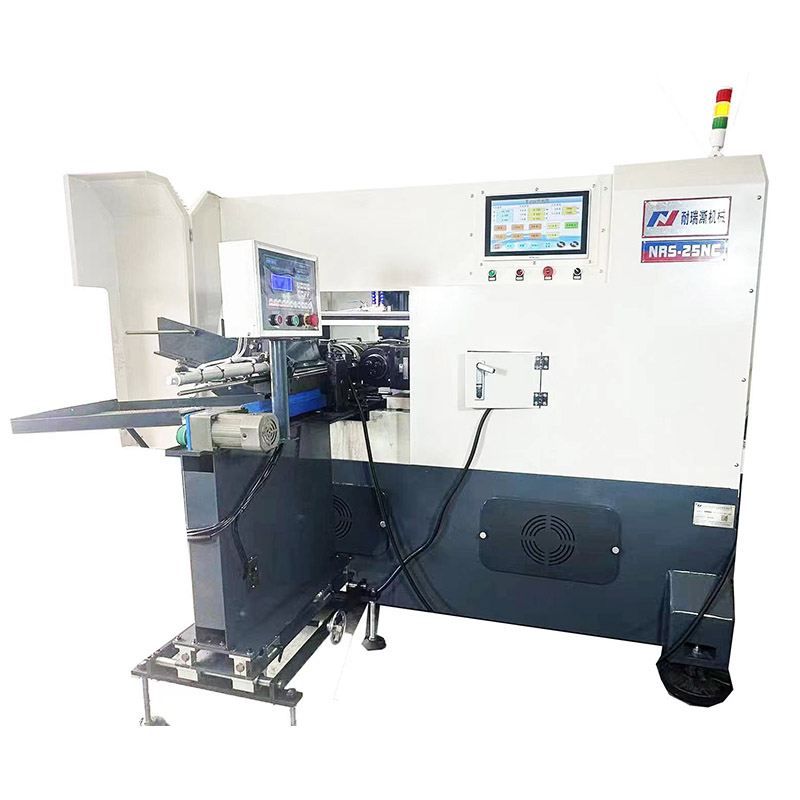

Mesin rolling benang servo-motor cnc

Mesin rolling benang servo-motor cnc

I 、 Fitur utama dari mesin rolling utas CNC ini:

   A. Kode model adalah drive motor servo, output maksimum 30 ton.

  B. benda kerja berikut dapat dibuat sesuai dengan jenis roller:

   1. [Dalam Feed]: Utas segitiga 55 ° dan 60 ° yang sering digunakan, mesin rolling benang CNC dapat memproses benda kerja:

       Diameter ≤φ80mm, pitch≤ 8.0mm, panjang maksimum 150mm

  2. [Thru-Feed] Sering digunakan 55 ° dan 60 ° Pitch Thread Segitiga ≤8.0mm, panjang dan diameternya gratis

C. Fitur Struktural: Dua poros roller digerakkan oleh motor servo, dan poros umpan digulung oleh motor servo

     Transfer batang manik ke pakan.

D. Mesin bergulir ini juga dapat memproses berbagai produk bentuk gigi, seperti: gigi cacing, gigi trapesium, bola

   Sekrup, bergulir, knurling, alur bergulir, dll. Perlu ditentukan sesuai dengan permukaan gambar.

II 、 Spesifikasi Teknis:

 1. Diameter luar benang gulung: φ3 ~ φ80mm

 2. Pitch Thread Bergulir: 0.6 ~ 8.0mm

 3. Kecepatan spindle: 10 ~ 60rpm (regulasi kecepatan tanpa langkah)

 4. Diameter luar rol kawat (maks): φ210mm, ukuran keyway 20*8mm/mm.

 5. Diameter luar spindle: φ75mm (H7)

 6. Lebar dan panjang roller kawat: Yang terpanjang dapat digunakan untuk 150mm, sesuai dengan permintaan benda kerja

 Dengan, - spesifikasi umum umum adalah 35, 40, 50, 60, 70, 100mm

  7. Jarak maksimum antara dua spindle: 280mm

 8. Jarak minimum antara dua spindle: 180mm

 9. Tekanan bergulir maksimum: 30 ton

 10. Roller Drive Horsepower: 11kw

 11. Penggerak Penggerak Horsepower: 5.5kw

 12. Tinggi dari Ground ke Roller Center: 1050mm

 13. Lantai Lantai: 2100lmm*1600wmm*2100hmm

 14. Berat Bersih: 3200kgs; Berat Kotor: 3000kgs
